项目背景 2010年2月10日,国际奥委会在加拿大温哥华召开第122次全会,投票选出2014年第2届夏季青年奥林匹克运动会的承办权授予中国南京市。南京青奥会是继北京奥运会后中国又一个重大奥运赛事,该运动会旨在聚集世界范围内所有的具有天赋的青年运动员,以组织一项具有高度竞技水平的赛事;此外,还应该在奥林匹克精神方面成为一项具有教育意义的项目,让青年们从运动中收获健康的生活方式。
第2届青年奥林匹克运动会圣火北京时间2014年4月30日下午在希腊雅典点燃,将于南京举办的第二届青奥会火炬传递也从4月30日拉开帷幕。南京青奥会网络火炬传递APP以多元创新的在线互动方式,进行网络火炬传递,将南京青奥之火传遍全球,这是青奥会火炬传递首次以网络虚拟方式进行全球传递。
由于本届青奥会火炬传递首次以网络虚拟方式进行,支撑IT系统的高可靠性将为火炬传递顺利提供重要的保障。目前青奥火炬网底层IT系统涉及到3台WEB服务器和2台DB服务器,具体架构如下: 上述关键WEB应用和数据库的容灾备份成为系统稳定运行的一个重要因素,确保任何情况下青奥火炬网络虚拟传递的顺利进行,树立良好的国际形象,把南京青奥会办成一届信息化水平最高、信息化服务最好、通信服务能力最强的体育盛会,实现真正意义上的“智慧青奥”。而传统的解决方案,如冷备、磁带机等备份方式存在较大的缺点,无法真正及时快速恢复数据及业务。而青奥会火炬网容灾备份及应用连续性管理建设目标至少包括如下几个方面:
业务连续性保障。恢复时间目标RTO~0,让系统在出现故障后能快速恢复业务系统对外服务。
抗灾难性。能够做到异地容灾,抵御各种区域的大规模的天灾人祸,便于灾难演练。
安全可信任。容灾备份系统将会毫无保留的接触及获得用户的所有数据,要坚决杜绝后门,特别是有保密要求的数据及单位,数据的安全性尤其重要。
简单易用。简单易用是容灾备份建设的必要条件,否则,企业花了钱,没人能很好的用起来。
TCO合理,易用易维护易扩展易升级。不能简单地追求便宜,最好是适合国人使用习惯的系统。 需求说明 从青奥火炬网的重要性和其要求严格性出发,通过灾备软件实现相关数据的保护是一个很好的解决办法,即是利用服务器上的备份软件通过IP网络实现数据的远程复制。对数据进行容灾备份,确保数据零丢失,且可将数据恢复到历史任意时间点,即CDP保护功能。
要求备份软件应支持WEB方式的统一监控/配置中文界面,支持多种操作系统平台(至少包含windowns、Linux)的数据文件备份和保护、多种数据库的备份和保护、应用的实时保护和异常接管、远程容灾等功能。应支持字节级别的增量数据旁路捕捉模式,且通过备份软件的日志功能,可为数据备份制定相应的策略流程,包括启动时间、存储路径、流量控制、备份模式、状态管理等内容,再将数据的更新动作通过网络如实地复制到本地或远程的备份系统。当本地备份系统发生故障时,可以从异地备份系统进行恢复。
英方软件(I2Soft)采用先进的异步实时数据复制技术 (Asychronous Real-Time Data Replication),立即将所有服务器上对于磁盘系统的细粒度字节级变更透过网络传输至备援服务器,而非整个档案或磁盘的镜像(Mirror),因此对于服务器的效能与网络带宽的影响都能降至最低。一旦备援中心接管服务时,使用者无须恢复资料,能够在最短时间内激活系统,由备机继续提供对外服务。使用I2Soft解决方案将成本降至最低,做到真正的实时数据保护,最大限度地保护数据的实时性、完整性和一致性。业务数据是用户最宝贵的资产之一,数据的损失就是企业资产利润的损失,所以保护业务数据是企业计算系统的主要功能之一。实施I2Soft的容灾方案可以将用户数据的损失降至最低甚至为零。

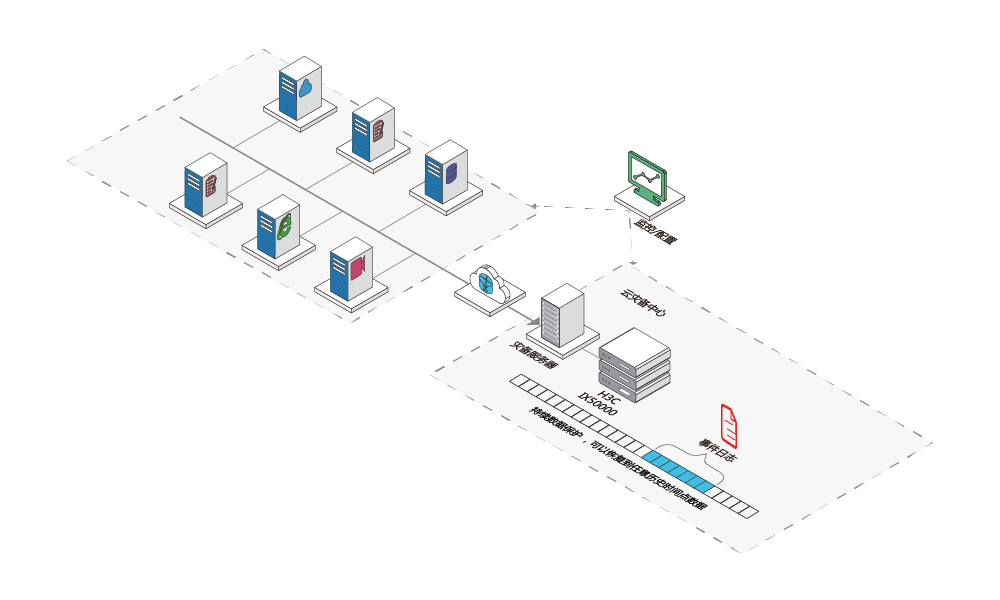

为了在有限的带宽环境下实现对所有系统的灾备,结合客户的具体要求,以可靠性、高效性、安全性为首位,采用I2Soft软件,本方案详细描述了规划设计以及实施的具体细节。 方案说明 针对目前的实际环境及以上需求I2Soft提供了以下的解决方案。详见如下拓扑图: 如上方案,采用i2Soft软件安装在相关主备服务器上,主要针对相关数据实施实时保护,在各自主备两台机器之间实现数据实时复制保护,异常时快速恢复相关数据。具体说明如下:
生产服务器:包含有5台服务器,在其上均安装英方客户端软件,通过英方客户端软件对定时备份目录提供数据实时备份保护,且针对相关数据通过i2CDP提供实时保护服务。当异常情形时,部署在电信云平台的灾备系统即提供数据快速恢复服务,将数据快速恢复到选定的服务器上,并保证数据的可用性。 灾备中心为虚拟服务器,虚拟服务器上均安装英方服务器端模块,对生产系统的数据进行集中灾备,生产系统和灾备系统均通过私网地址172.16.0.* 进行通讯,电信云平台的灾备系统实时接收生产服务器上发送过来的数据,异常情形时,提供数据即时恢复服务。
i2CDP能对服务器中的数据变化进行完整地记录,提供时间点的快照与完整CDP的恢复支持,当源数据出现问题时,能够进行任意时间点的恢复。
所有的配置和监控可通过灾备控制机实现,通过WEB的方式实现灾备的配置、流量监控、恢复等。控制机可以是网内的任一台服务器,其上安装英方灾备控制机模块,该服务器必须和所有被管理的服务器可达。
i2SOFT通过字节级的数据捕获,极大地减少了数据的传输量,在带宽有限以及恶劣网络环境中均能很好地实现数据复制的任务。
针对系统扩展,如需保护新的系统,只需在新的需保护的系统上安装i2Soft模块即可,无需采购同构的硬件或其它灾备模块。
